다이 쿠션(Die cushion)은 프레스 기계 내부에서 공기압, 유압, 스프링 등의 동작 구조를 이용하여 금형을 일정 간격으로 들어 올리는 장치이다. 프레스 베드 내에 설치되어 주로 단동프레스(Single action press)에서 드로잉가공 작업을 하는 경우 블랭크(작업물)를 안전하게 잡아주는 블랭크 압력으로 사용한다.
종류
유압식 다이 쿠션은 유압실린더를 사용하여 압력을 조절하고 충격을 흡수한다. 유압 프레스에 주로 사용하며 큰 압력 제어가 가능하다.
공기압식 다이 쿠션은 공압실린더를 사용하여 압력을 조절하고 충격을 흡수한다. 비교적 간단하여 유지보수가 편리하다.
기계식 다이 쿠션은 스프링 및 캠 장치 등을 사용하여 압력을 조절하고 충격을 흡수한다.
기능
- 프레스 동작에서 발생하는 충격을 완화하여 금형과 기계 손상을 방지한다.
- 작업물에 작용하는 압력을 일정하게 유지하여 형상과 치수를 안정화한다.
- 딥 드로잉과 같은 깊은 성형에서 작업물을 안정적으로 고정하여 재료의 변형을 억제한다.
- 충격을 흡수하여 소음과 진동을 줄일 수 있게 되어 시끄러운 작업 환경을 개선한다.]

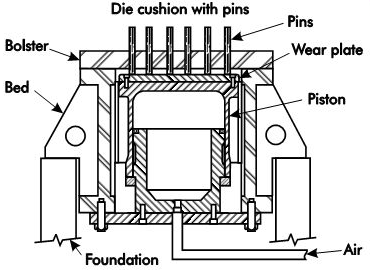

다이 쿠션 스트로크(Die cushion stroke)는 쿠션핀이 볼스터 상면으로부터 돌출된 거리를 말하며 금형 조건에 따라 스트로크를 조절할 수 있게 되어 있다. 즉 스트로크는 압력 조절 범위에서 다이 쿠션이 움직이는 거리이다. 쿠션핀은 다이 쿠션 동작을 지지하고 압력을 분산시킨다.
다이쿠션 스트로크 관리가 미흡하면 금형에 편하중이 작용하여 성형 품질에 영햐을 미친다. 스트로크 불균형은 상형과 하형이 접촉할 때 충격에 의해 소음을 발생시키고 금형수명이 단축되는 문제를 일으킨다. 다이쿠션은 쿠션핀을 이용하여 압력을 전달하는 구조로 이루어져 있는데 쿠션핀이 접촉 상태를 잘 관리하는 것이 중요하다.
다이 쿠션은 프레스 작업의 효율성과 성형 품질을 결정짓는 중요한 요소이다. 적잘한 다이 쿠션 장치를 선택하고 꾸준히 유지보수하는 것이 중요하다.
